Настінні та підлогові інсталяційні канали

Настінні та підлогові інсталяційні канали це ідеальне рішення під час реставрації приміщень та на об’єктах, для яких важливим фактором є можливість простої модернізації і розширення інсталяції.

Настінні інсталяційні канали

CABLOPLUS і CABLOMAX

з можливістю прямого монтажу модулів K45 (45 x 45 мм) без використання додаткових адаптерів та інструментів.

Канали CABLOPLUS

виконані з ПВХ або з алюмінію.

В обох версіях представлені 4 розміри каналів:

  • 185x55mm, 3-камерний.
  • 90x55mm, 1-камерний,
  • 130x55mm, 2-камерний,
  • 160x55mm, 2-камерний,

Канали CABLOMAX

кришки виконані із ПВХ або з алюмінію.

Обидві версії представлені в 3 розмірах:

  • 210x55mm.
  • 130x55mm,
  • 170x55mm,

Прямий монтаж

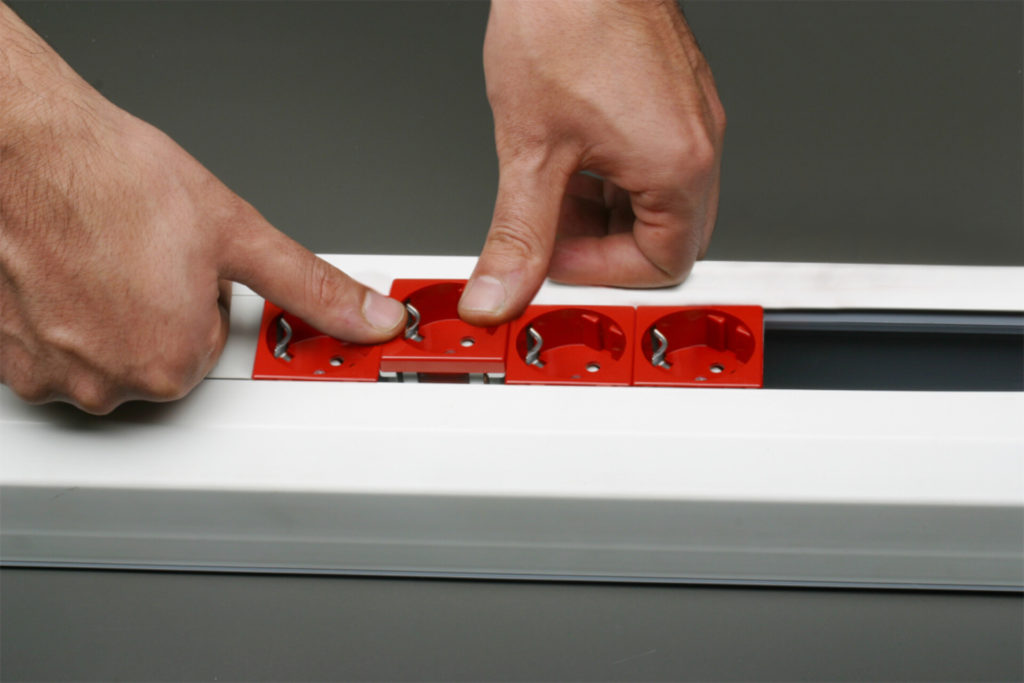

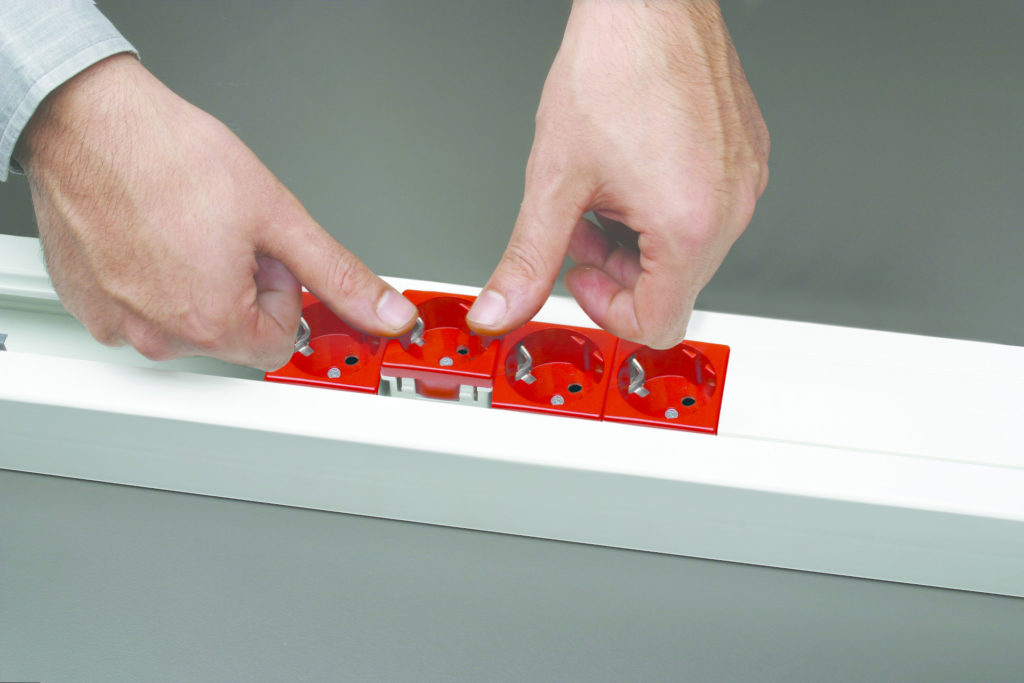

Модулі в стандарті K45 (45×45мм) встановлюються прямо в профіль каналів без використання додаткових інструментів

Інсталяція не вимагає використання додаткових адаптерів і супортів, завдяки чому можливе зниження загальної вартості інсталяції.

Довільний вибір обладнання

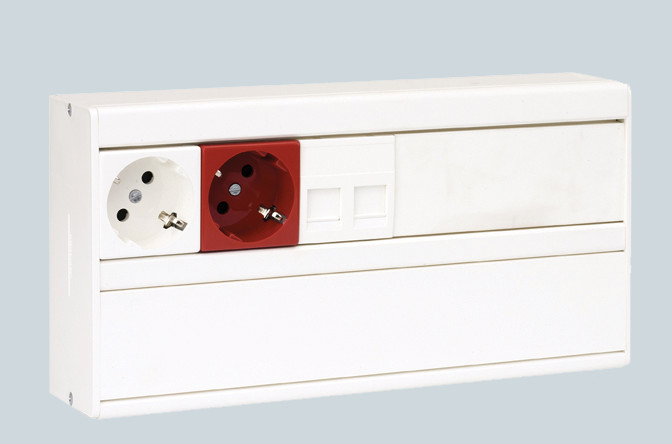

В каналах CABLOPLUS і CABLOMAX можна використовувати будь-яке обладнання представлене в стандартній комплектації K45 (45x45mm) наприклад, електричні розетки, теле-інформаційні адаптери, мультимедійні та аудіо-відео адаптери, з’єднувачі для освітлення та плитку під модульну апаратуру.

Настінні канали CABLOPLUS

Аксесуари

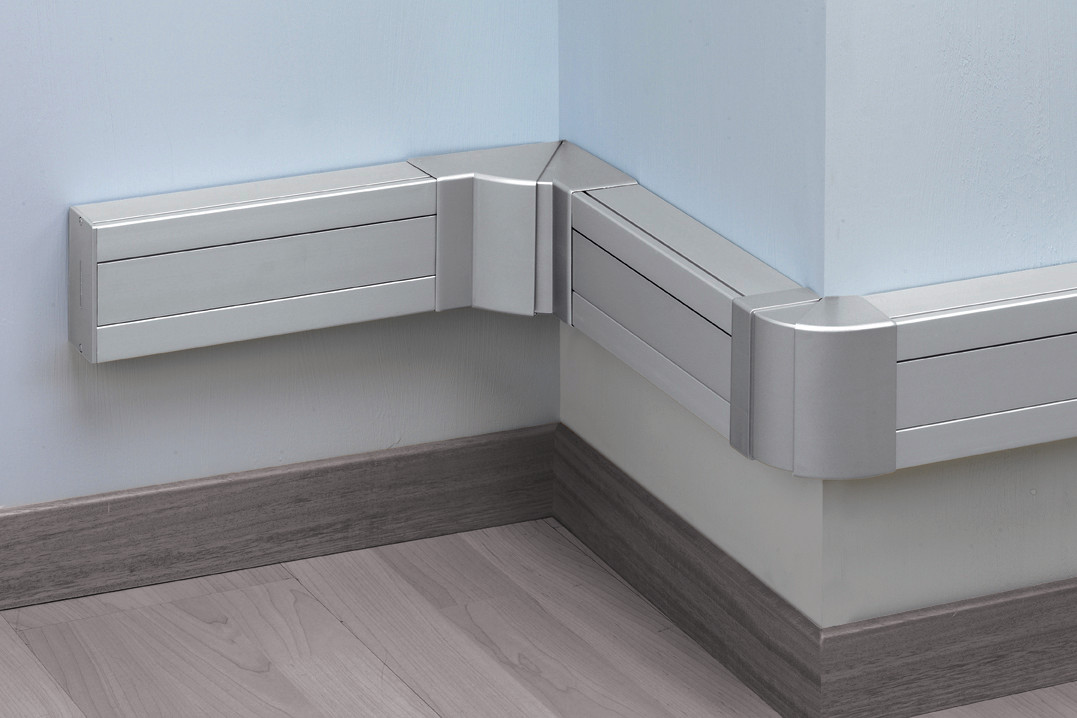

Представлені всі необхідні для монтажу аксесуари: плоскі перехідники, внутрішні та зовнішні перехідники, що регулюються, з’єднувачі каналів, кінцеві заглушки,з’єднувачі T,
перегородки-роздільники, арки для проведення волоконно-оптичного кабелю.

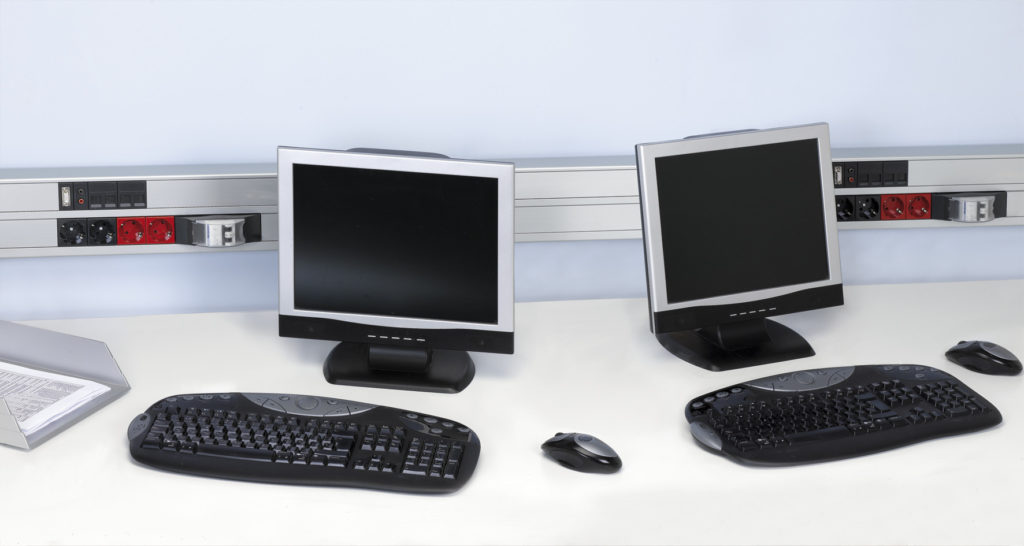

Застосування

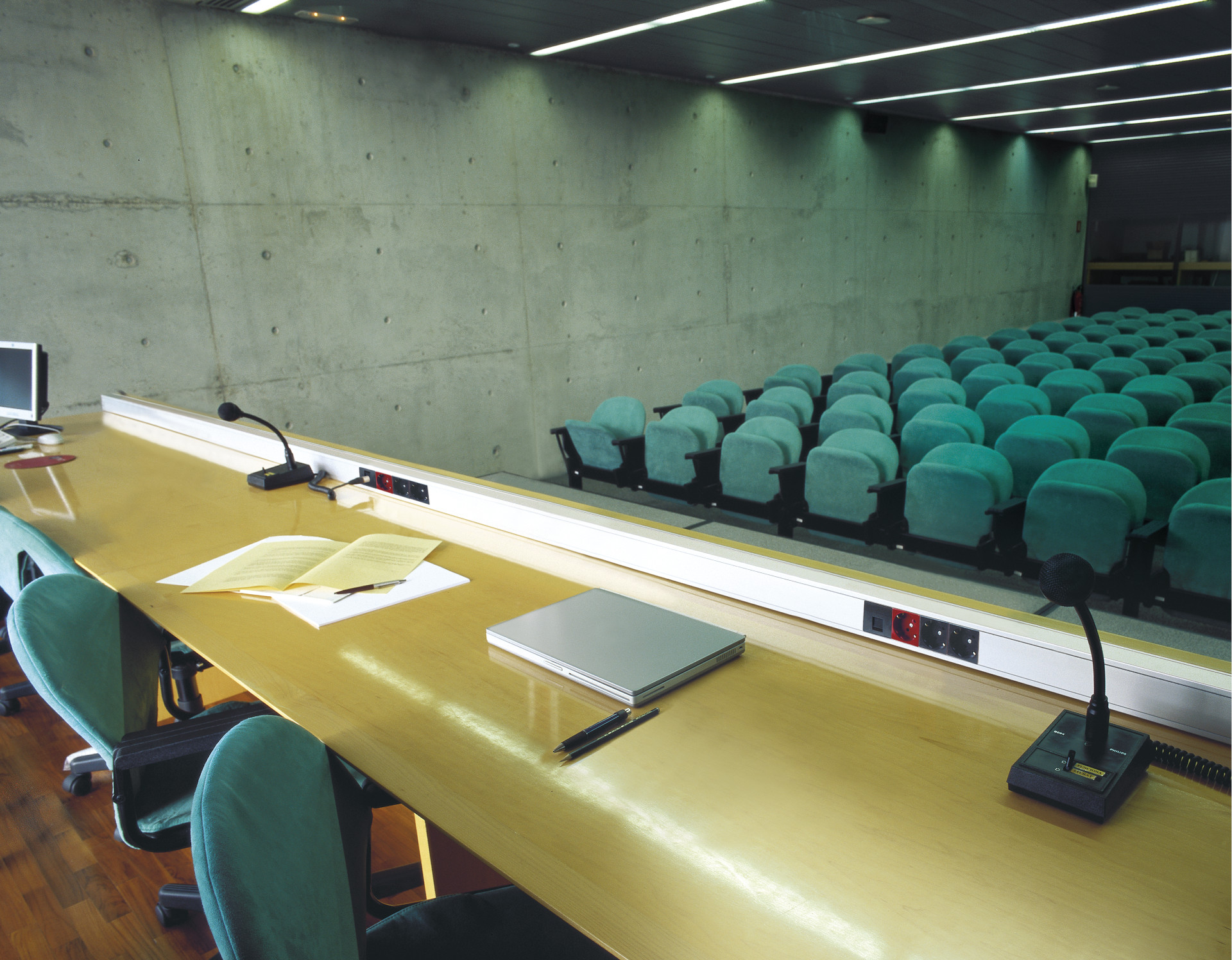

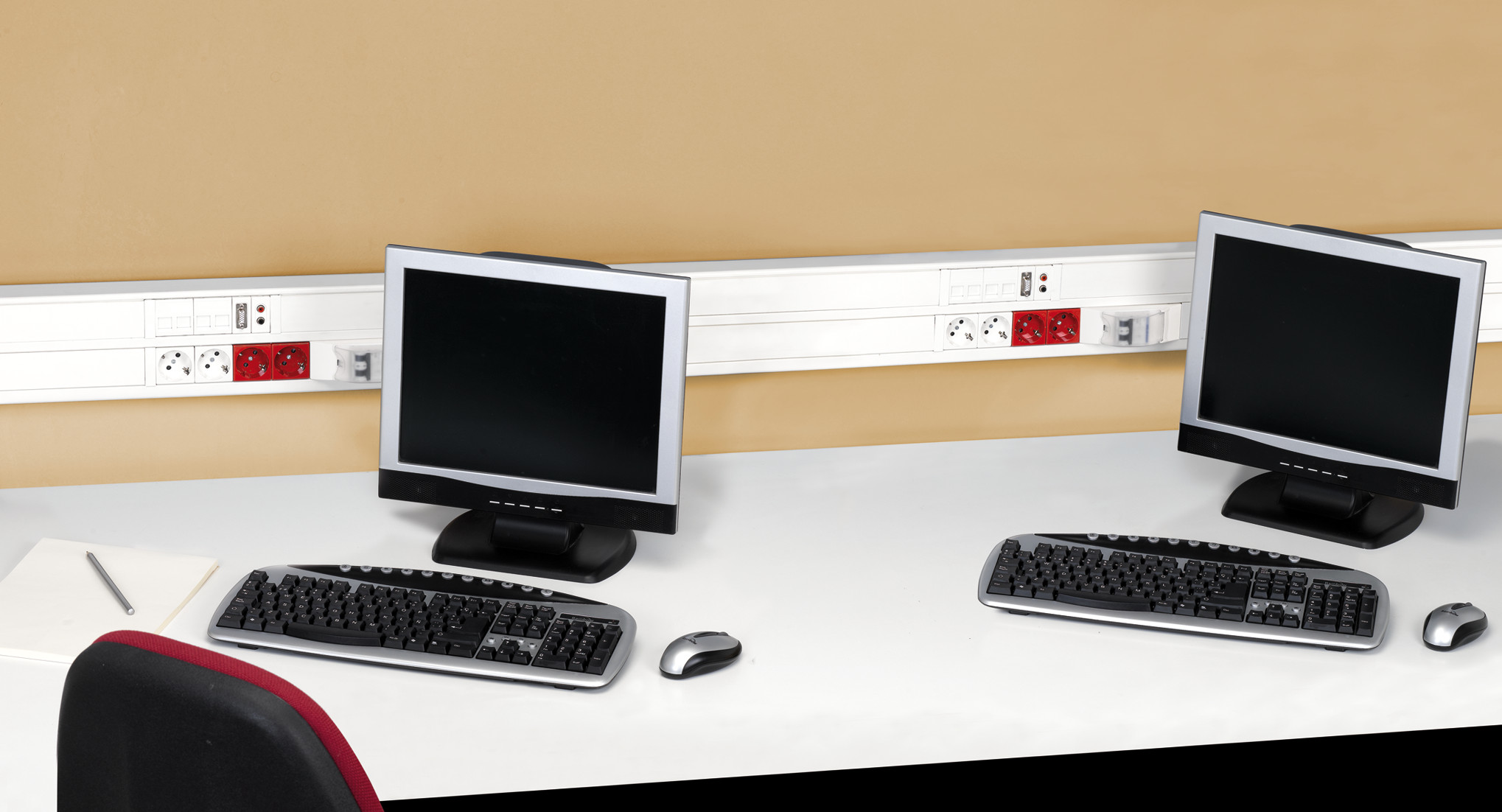

Застосування каналів CABLOPLUS не повинне обмежуватися лише настінним монтажем. Інсталяційні канали можуть успішно встановлюватися в меблі, такі як: стійки ресепшина, конференц-столи або меблі на робочому місці.

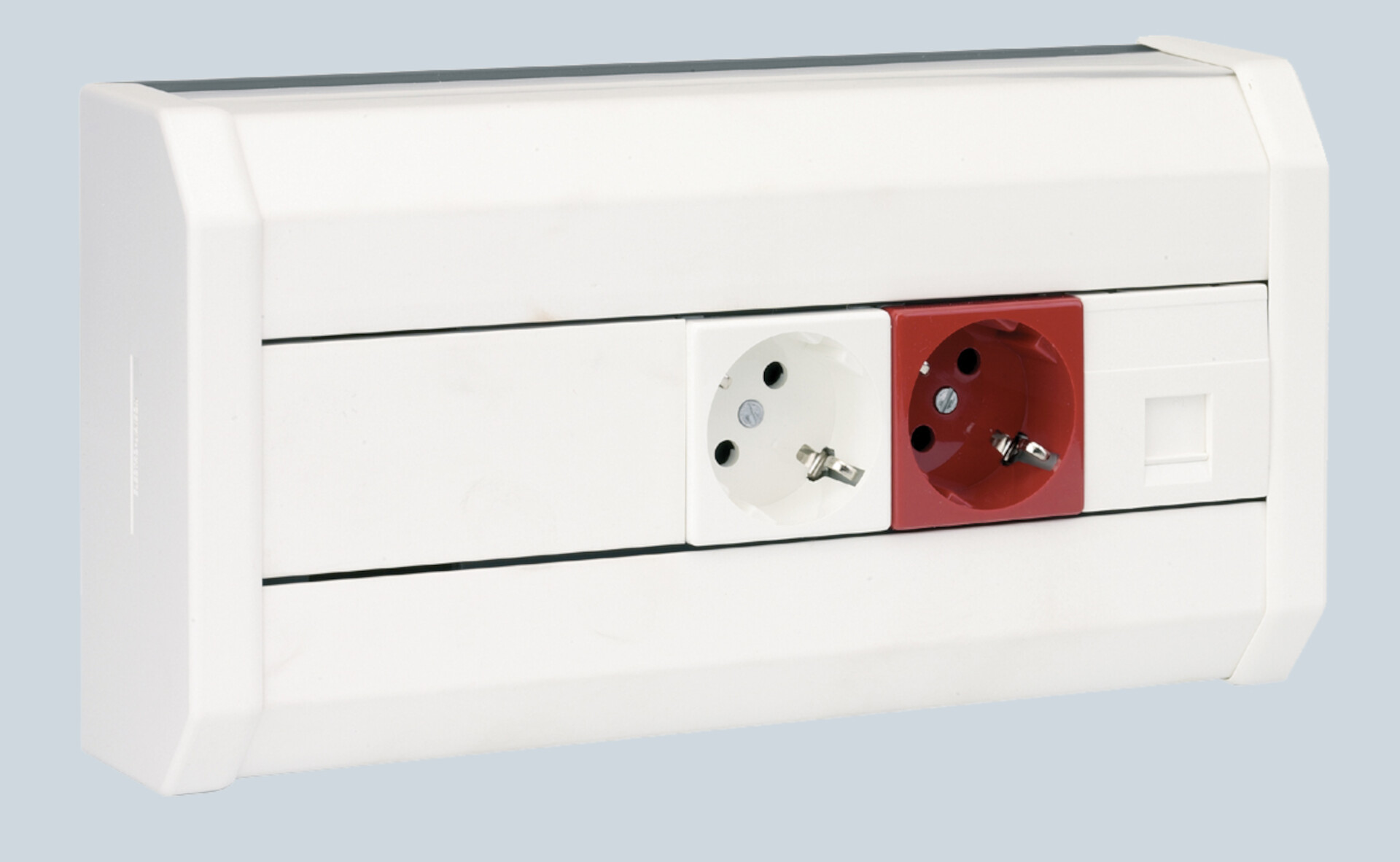

Настінні канали
CABLOMAX

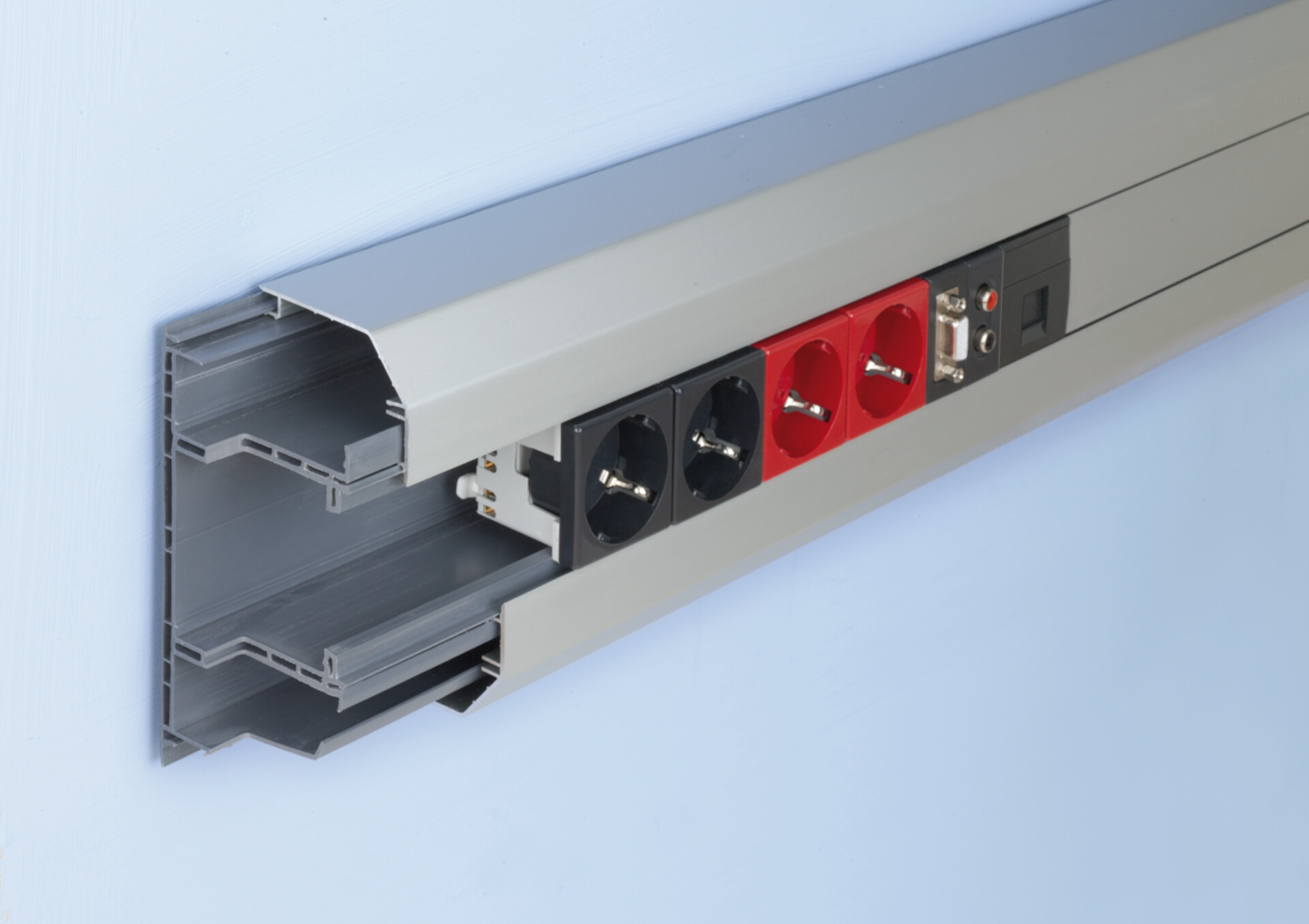

Конструкція каналу

Основна центральна камера для установки розеток і адаптерів, а також верхня і нижня камера для прокладки кабелів. Нижня і верхня камери мають різні значення висоти в залежності від версії каналу.

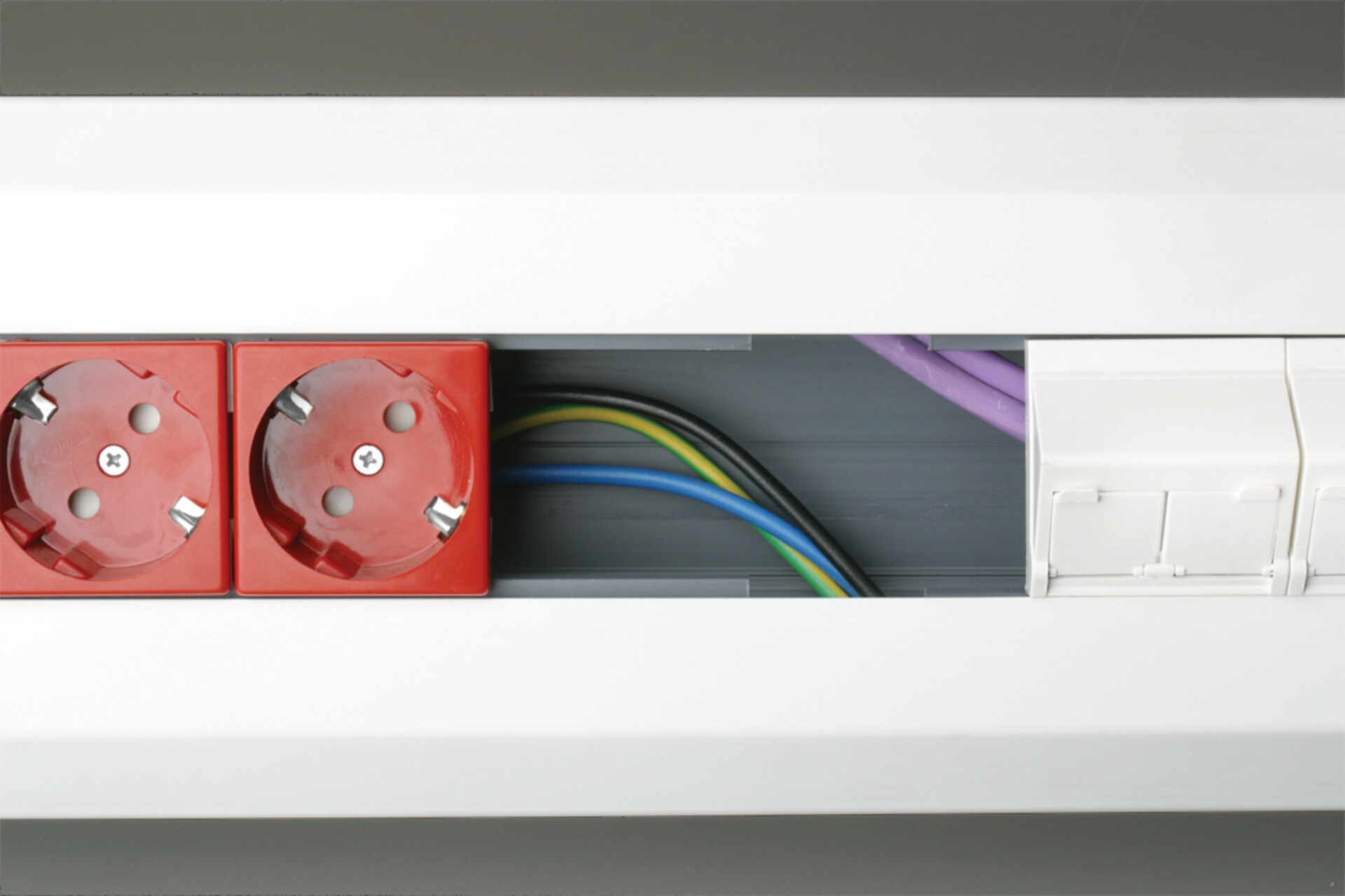

Прокладка електропроводки

Окреме розташування електричних і телекомунікаційних кабелів, pздійснюється шляхом прокладання інсталяцій у двох різних камерах, розділених простором, призначеним для розеток. Перегородки, що відокремлюють камери, мають отвори (кожні 75 см) які призначені для прокладання інсталяції до розеток.

Підлогові кабельні канали

DCS ALU

призначені для місць, в яких неможливо встановити проводку під підлогою a також у тимчасовій проводці, значно зменшуючи витрати пов’язані з додатковим втручанням у поверхню підлоги

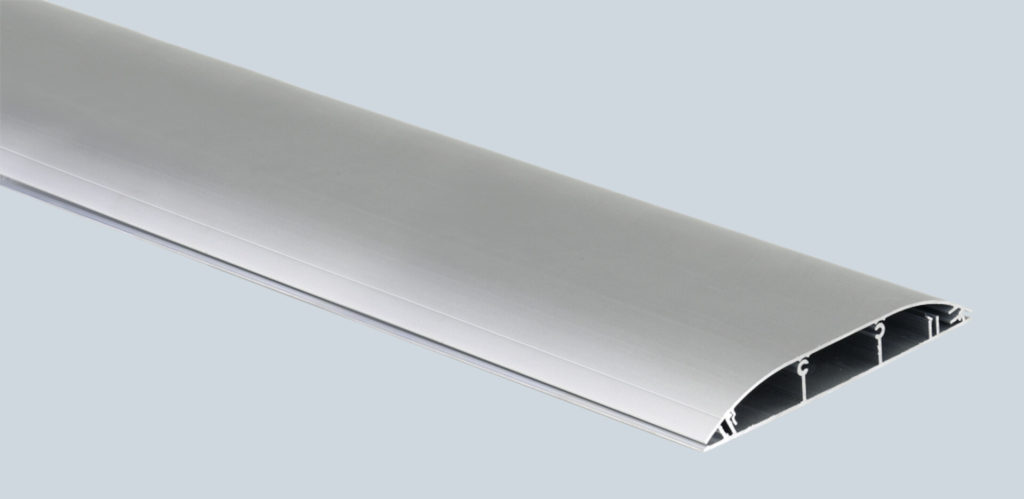

Підлогові кабельні канали DCS ALU представлені у розмірах 85×18 мм,
130×18 мм, а також 240×34 мм. Довжина окремого каналу складає 2 m.

Канали DCS виготовлені з алюмінію, що гарантує високу міцність і значно кращий захист проведеної інсталяції, ніж в підлогових кабельних каналах зі штучного матеріалу.

Основи DCS

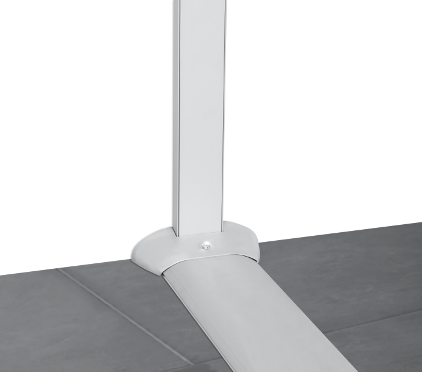

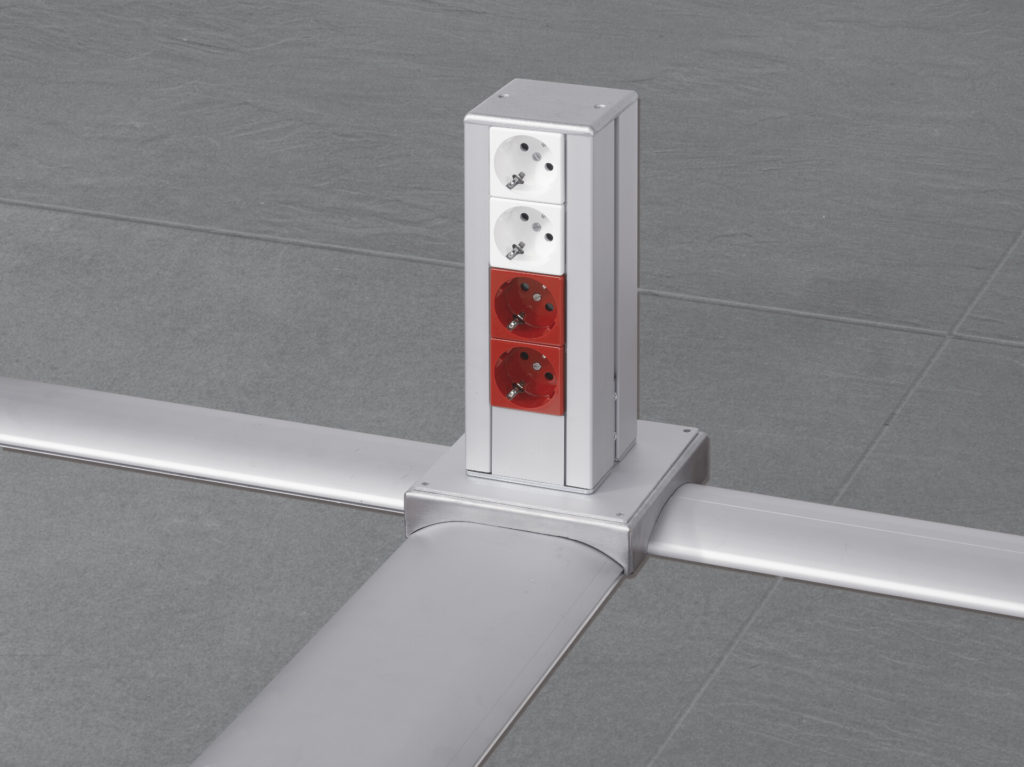

Підлогові кабельні канали DCS можуть мати спеціальні основи, на яких можна встановлювати міні-колони ALK або міні-башні KT.

Редукційні кути

Додаткові редукційні кути підлога-стіна забезпечують перехід інсталяції з поверхні стіни на підлогу до внутрішньої частини каналів DCS.

З’єднання каналів

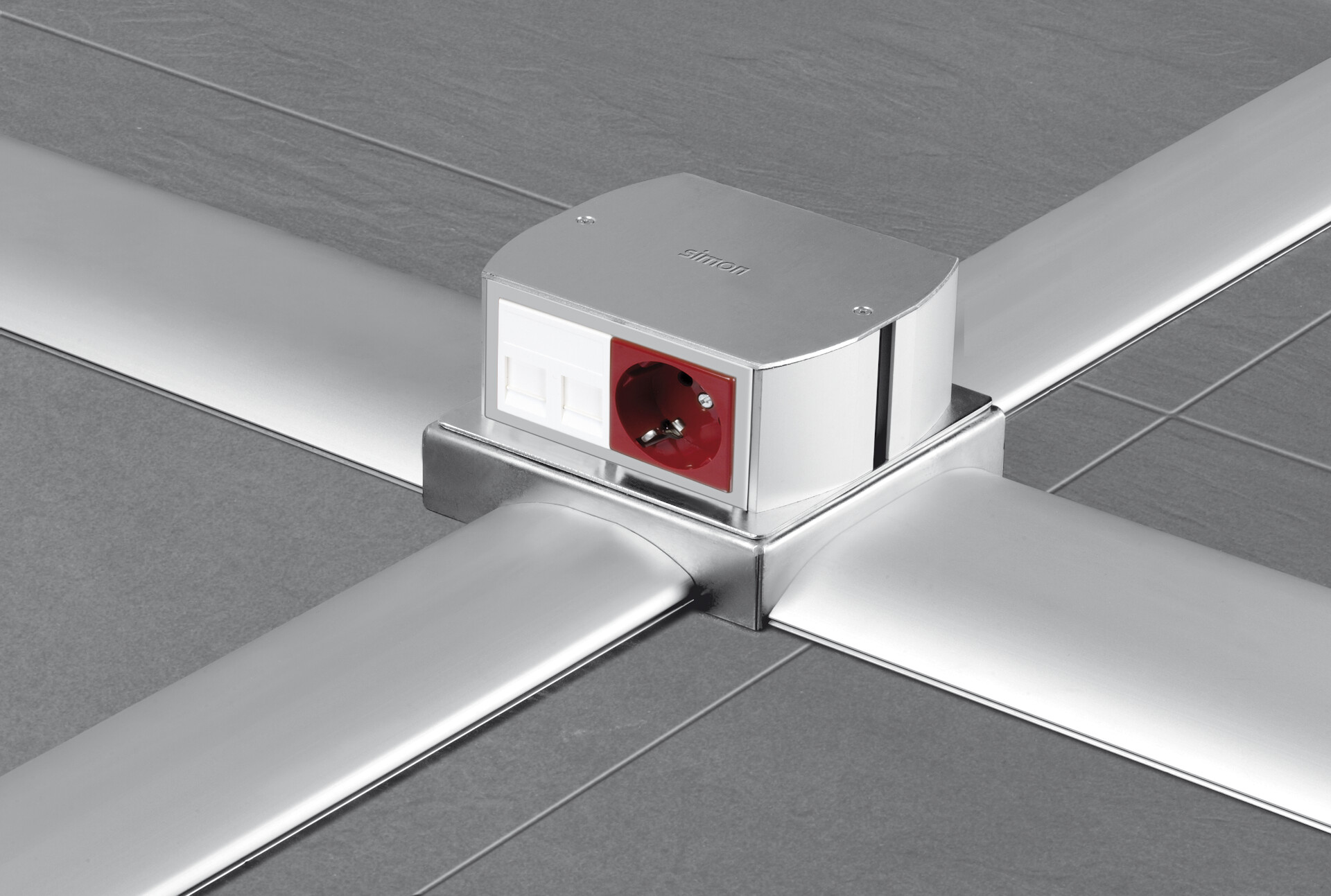

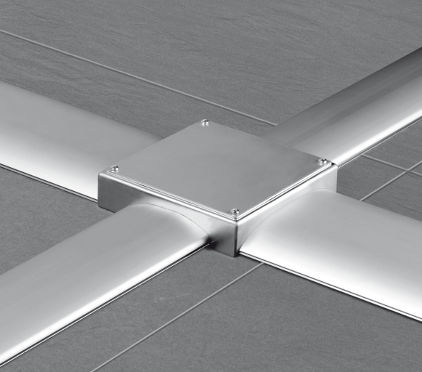

Основи DCS можуть виконувати функції з’єднувачів з підлоговими кабельними каналами DCS. В наявності різні версії залежно від діаметра використаних каналів.

Організатори кабелів

eстетичне впорядкування кабелів, зручне прокладання проводів та значна еластичність

Організатор для кабелів з 4 камерами

Має 4 камери, завдяки яким можлива сегрегація та індивідуальне прокладання окремих кабелів. У результаті заміна проводів стає простою — достатньо замінити конкретний кабель без необхідності витягування всіх інших, що проходять всередині організатора.

Виготовлений з еластичного поліетилену організатор має довжину 91 см.

Ідеальне доповнення до наших підлогових люків та обладнання для монтажу в меблях.

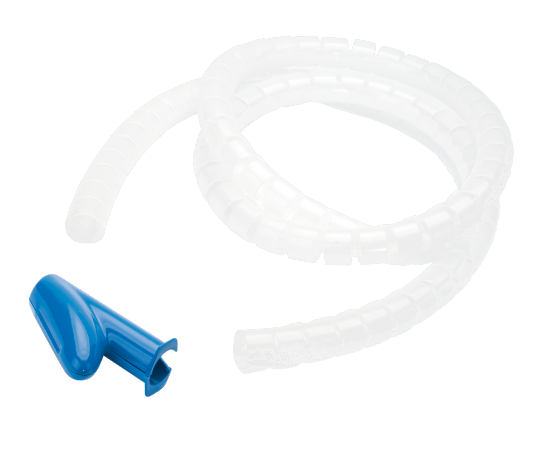

Організатор ТС має діаметр 25 мм та в наявності довжиною 2 м в комплекті з аплікатором для кабелів, а також довжиною 20 м без аплікатора. Аплікатор також продається окремо.

Органайзер – це відкрита захисна труба виконана з еластичного поліетилену
що полегшує введення кабелів і подальше розміщення всього жмута.

Порядок в проводці

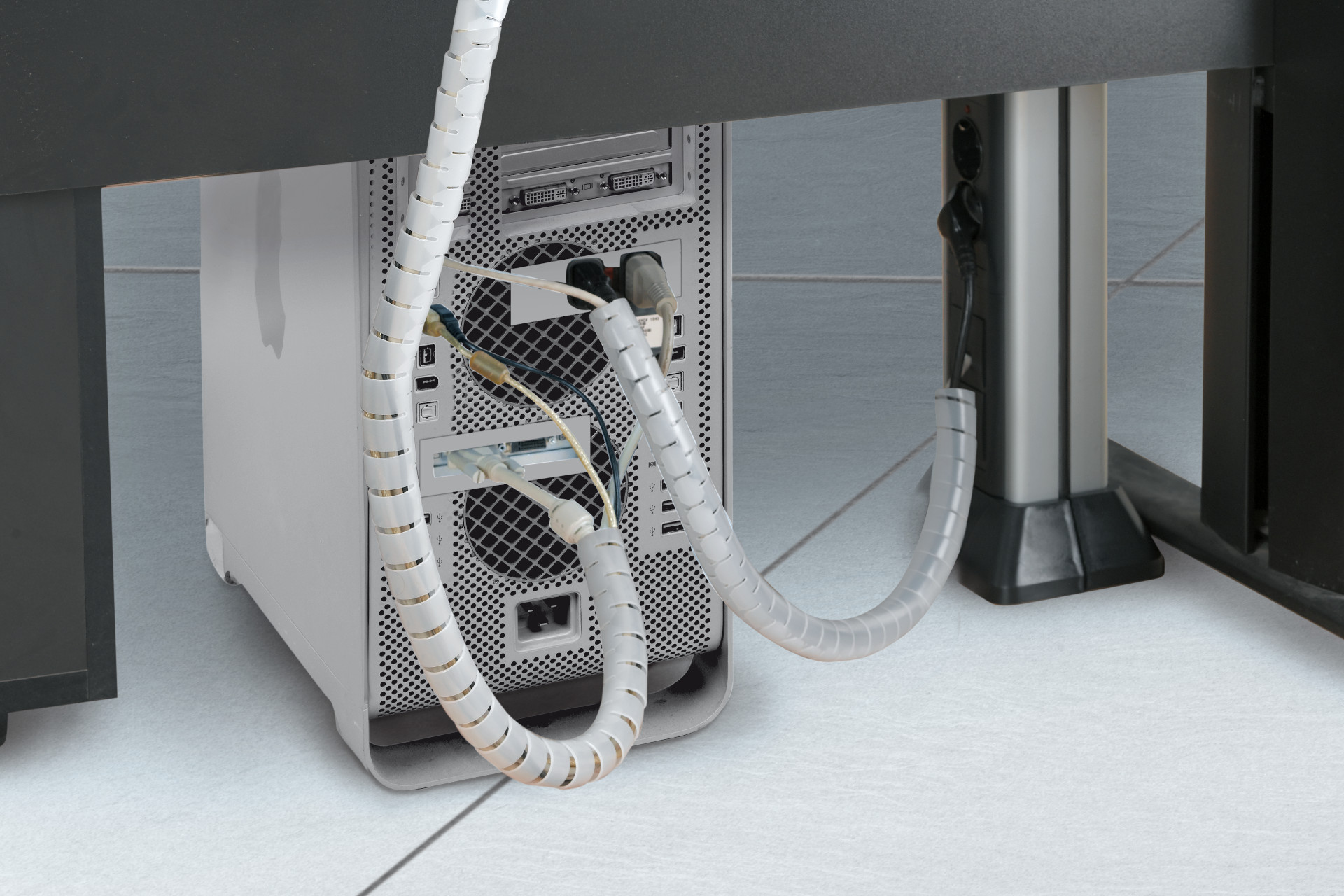

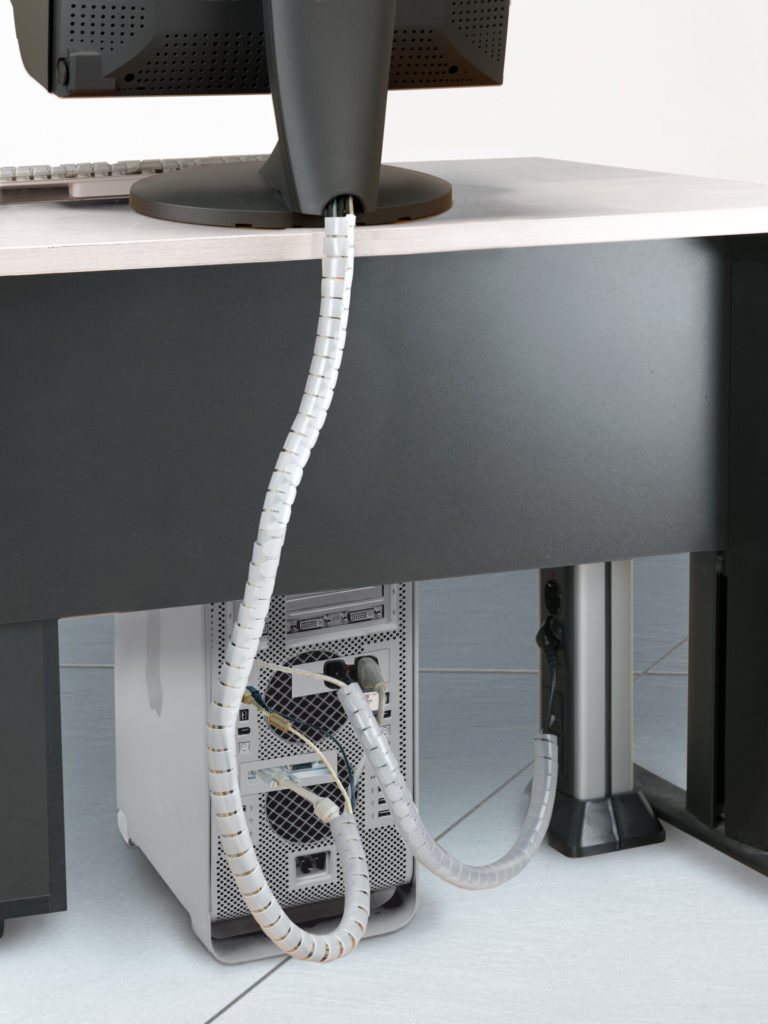

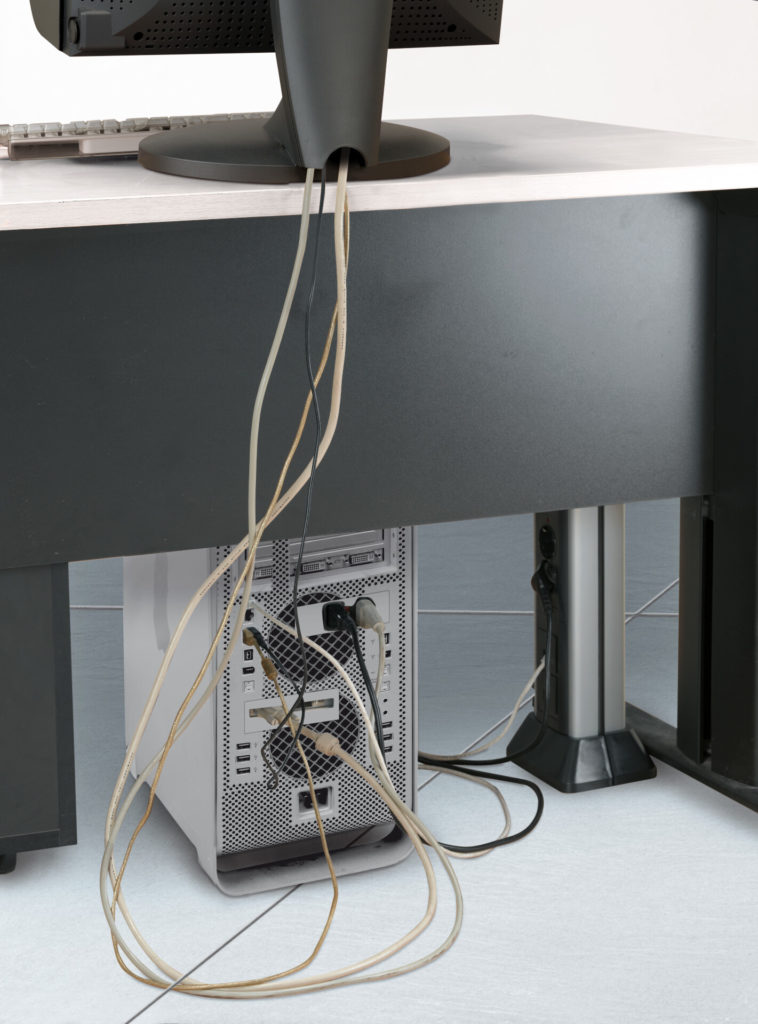

Органайзер TC використовується в основному для упорядкування кабелів. Додатковою перевагою використання організатора є захист проводів від механічних пошкоджень та постійного заплутування кабельних проводів, наприклад за комп’ютером.

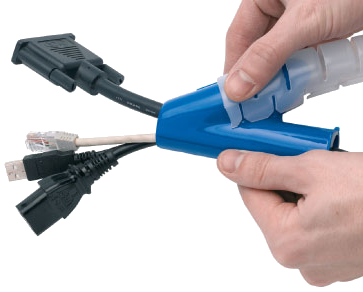

Аплікатор

Аплікатор призначений для швидкого розміщення проводів всередині організатора. Проводи з вилками розміщуються в аплікаторі, а потім все разом затягується всередину організатора.
